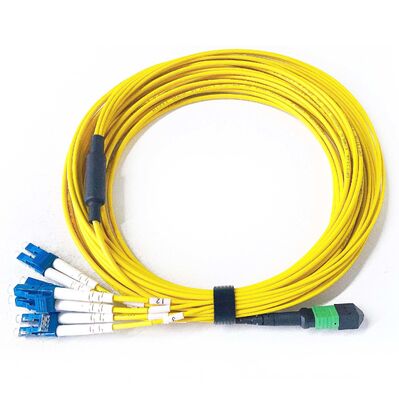

  • Single Mode 8 Fibers APC Polished MPO MTP Break-out Patch Cable with Polarity Method A B C to LC Duplex Fiber Optic Break-out Cable
  • Single Mode 8 Fibers APC Polished MPO MTP Break-out Patch Cable with Polarity Method A B C to LC Duplex Fiber Optic Break-out Cable
  • Single Mode 8 Fibers APC Polished MPO MTP Break-out Patch Cable with Polarity Method A B C to LC Duplex Fiber Optic Break-out Cable
  • Single Mode 8 Fibers APC Polished MPO MTP Break-out Patch Cable with Polarity Method A B C to LC Duplex Fiber Optic Break-out Cable
Место происхождения Гуандун, Китай
Фирменное наименование KCO
Сертификация ISO9001, RoHS
Номер модели МПОА-МПОА-12фо-ЛСЖ-хМ
Количество мин заказа Переговоры
Цена negotiable
Упаковывая детали Полиэтиленовый пакет, картонная коробка, деревянный рулон
Время доставки 2~5 дней после того как получают оплату
Условия оплаты Вестерн Юнион, Т/Т, Л/К
Подробная информация о продукте
Разъем MPO/APC Волокно ОС1
Крышка ПВХ, LSZH Вносимая потеря 0,2DB
Возвратная потеря 55 дБ Диаметр 2,0 мм, 3,0 мм
Длина 1, 3, 5, 7, 10, 15, 20, - Что? Основной 9/125
Количество волокон 8 волокон, 12 волокон, 24 волокон Цвет желтый
Выделить

Однорежимный APC MPO-8 волоконный кабель

,

MTP-8 к LC дуплексный патч-кабель

,

Метод полярности кабеля MPO-8
Оставьте сообщение
Характер продукции
Обзор продукта

Завод KCO Fiber напрямую продает одномодовый оптоволоконный патч-корд MPO-8 / MTP-8 с 8 волокнами и разъемом APC, разветвляющийся на LC Duplex. Этот патч-корд высокой плотности оснащен мини-кабелем с 8 волокнами с разъемом MPO-8 или MTP-8 APC с одной стороны и разъемами LC Duplex (обычно LC/UPC) с другой.

Как и в случае с магистральными кабелями MPO/MTP, разветвляющиеся патч-корды MPO/MTP на LC доступны в трех методах соединения: Тип A (прямое соединение), Тип B (перекрестное соединение) и Тип C (перекрестное соединение пар).

Разъем MPO APC / MTP APC оснащен полировкой Angled Physical Contact (APC), разработанной для высокоскоростных соединений с низкими потерями в современных корпоративных сетях и центрах обработки данных.

Доступные конфигурации
Вариант 1: Разъем MPO-8 APC + мини-кабель SM G657A1 8F + разъем LC/UPC Duplex
Вариант 2: Разъем MTP-8 APC + мини-кабель SM G657A1 8F + разъем LC/UPC Duplex

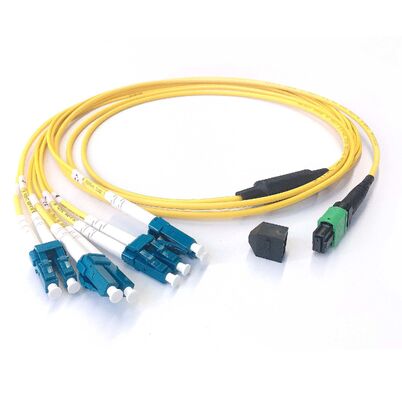

Single Mode 8-fiber APC MPO-8 MTP-8 to LC Duplex fiber optical break-out patch cable with connector detail
Полярность патч-корда MPO на LC / MTP на LC
1. Тип A (Прямое соединение)

Сопоставление волокон: Волокно 1 соединяется с волокном 1 (LC), волокно 2 с волокном 2 и так далее.

Ориентация ключа: Ключ вверх к ключу вниз.

Как это работает: Поскольку это обеспечивает прямое прохождение сигнала, переключение Tx → Rx должно происходить где-то еще в сети. Чтобы завершить цепь, вы должны использовать стандартный дуплексный патч-корд LC типа A-to-B (кроссовер) на одном конце (например, на коммутаторе/трансивере).

2. Тип B (Перевернутое перекрестное соединение)

Сопоставление волокон: Волокно 1 соединяется с волокном 12 (LC), волокно 2 с волокном 11 и так далее.

Ориентация ключа: Ключ вверх к ключу вверх.

Как это работает: Это создает внутреннее переключение внутри самого кабеля. Из-за этого внутреннего переключения вы должны использовать прямой патч-корд LC типа A-to-A, чтобы сохранить правильную ориентацию Tx → Rx.

3. Тип C (Перевернутое перекрестное соединение пар)

Сопоставление волокон: Волокно 1 соединяется с волокном 2 (LC), волокно 2 с волокном 1, волокно 3 с волокном 4 и так далее.

Ориентация ключа: Ключ вверх к ключу вниз.

Как это работает: Переворот пар естественным образом сопоставляет Tx с Rx от конца до конца, что делает его идеальным для прямого подключения к дуплексному оборудованию LC без необходимости использования специальных кроссоверных патч-кордов. Вы используете стандартные патч-корды LC типа A-to-B на обоих концах.

Diagram showing MPO to LC break-out patch cable polarity methods Type A, Type B, and Type C fiber mapping
Детали продукта
  • Сторона разъема A: MPO-8 APC, MTP-8 APC
  • Сторона разъема B: LC/UPC duplex, LC/APC duplex (другие доступны)
  • Тип волокна: Одномодовое G657A1 / G657A2
  • Количество волокон: 8F
  • Диаметр кабеля: 3.0 мм
  • Материал внешней оболочки кабеля: LSZH, PVC, OFNR
  • Цвет кабеля: Желтый (возможна индивидуальная настройка)
  • Длина разветвления: 30 см, 50 см
  • Диаметр разветвляющего кабеля: 2.0 мм
  • Полярность: Индивидуальная настройка
  • Потери на вставку (IL): Сверхнизкие потери (0.35 дБ)
  • Потери на отражение (RL): 55 дБ
  • Длина кабеля: Индивидуальная настройка
  • 100% заводская проверка перед отправкой.
  • Отчет об испытаниях прилагается к каждому изделию.
  • Сервис OEM: Доступен
  • Упаковка: 1 шт./пакет
Single Mode 8-fiber APC MPO-8 to LC Duplex break-out patch cable product detail view
Применение
  • Центр обработки данных
  • Центр ИИ
  • Центр подключения Starlink
  • FTTH (оптоволокно до дома)
  • FTTO (оптоволокно до офиса)
  • FTTC (оптоволокно до узла)
  • FTTR (оптоволокно до комнаты)
  • FTTX (оптоволокно до X)
Спецификации
Параметры Стандартные оптоволоконные сборки
Тип волокна SM (G.657A)
Материалы оболочки LSZH / OFNR / PVC
Сторона разъема A MPO APC female / male, MTP APC female / male
Сторона разъема B LC/UPC duplex, LC/APC duplex, Другие
Материалы наконечника Стеклонаполненный полимер
Длины волн тестирования 1310±30 / 1550±30 нм
Потери на вставку IL (дБ) ≤ 0.35 дБ (сверхнизкие потери), ≤ 0.65 дБ (стандартные потери)
Потери на отражение RL (дБ) ≥ 55 дБ (APC)
Заменяемость ≤ 0.2 дБ
Кабельные сборки Магистральный кабель
Рабочая температура (°C) -10 ~ +70
Температура хранения (°C) -40 ~ +85
Упаковка 1 шт./пакет

*Все указанные значения включают разъемы.

Упаковка

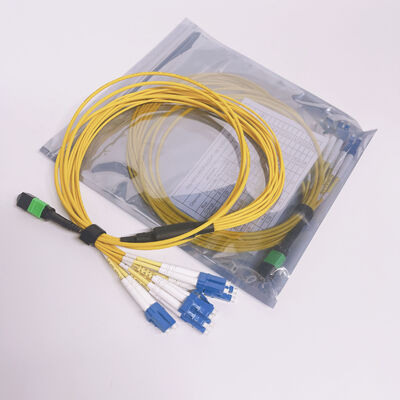

Standard export packing for MPO MTP to LC break-out fiber optic patch cables
Сервис OEM / ODM

Если вы хотите разместить логотип вашего бренда на товарах — например, на кабеле, упаковочном пакете, этикетке или где-либо еще — это не проблема. Наш сервис OEM и ODM всегда готов удовлетворить ваши требования.

Упаковка и доставка
Упаковка
  • Согласно стандартной экспортной упаковке.
  • Картонная коробка, деревянная коробка, поддон.
  • Стандартная маркировка.
Доставка
  • Международные экспресс-службы, такие как UPS, TNT, DHL и т. д.
  • Международная авиадоставка: CA, AA, EA и т. д.
  • Морским путем.
