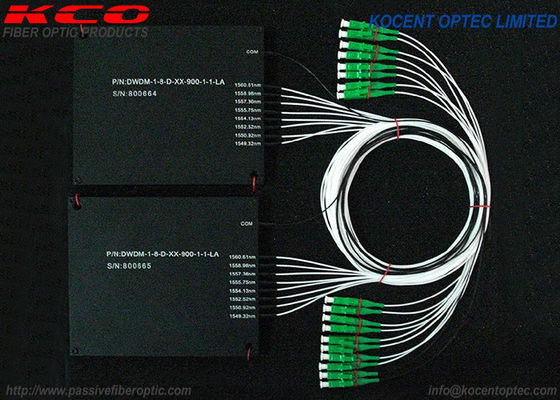

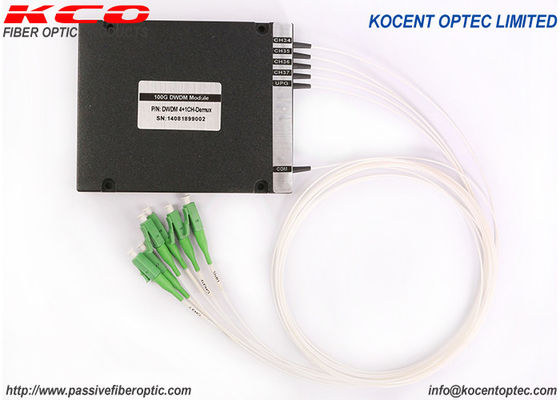

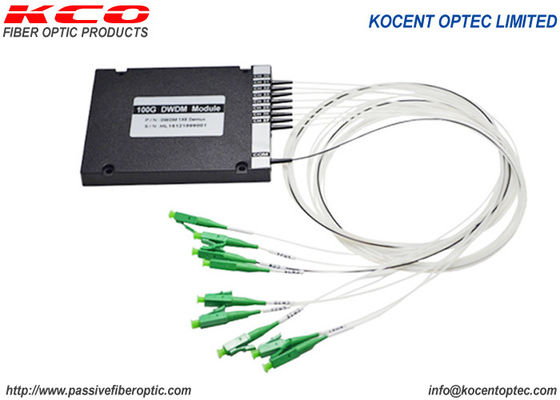

Волоконно-оптический мультиплексор с плотным спектральным разделением DWDM, модульный ABS, LC APC, 100G, 8 каналов

DWDM (Dense Wavelength Division Multiplexing): DWDM определяется на основе частот.

Более узкое расстояние между длинами волн в DWDM позволяет разместить больше каналов на одном волокне, но требует больших затрат на внедрение и эксплуатацию.

DWDM предназначен для систем с более чем восемью активными длинами волн на волокно.

DWDM очень тонко разделяет спектр, вмещая более 40 каналов в диапазоне частот C-диапазона.

Каждый сигнал передается на отдельной длине волны света, а термин "плотный" в DWDM относится к его способности вмещать до 80 различных длин волн. Каждая длина волны имеет ширину около 0,8 нанометра и используется совместно одним оптическим волокном.

С помощью DWDM производители нашли различные методы для размещения 40, 88 или 96 длин волн с фиксированным интервалом в спектре C-диапазона одного волокна.

В пассивных системах, не требующих питания, трансивер xWDM устанавливается непосредственно в коммутатор данных. Выход трансивера xWDM подключается к пассивному мультиплексору, который объединяет и распределяет, мультиплексирует и демультиплексирует различные сигналы. Поскольку трансивер xWDM находится в коммутаторе данных, это означает, что вся функциональность xWDM встроена в коммутатор данных.

Активные решения CWDM/DWDM представляют собой автономные системы с питанием от сети переменного или постоянного тока, отделенные от коммутатора. Задача автономной системы — принять оптический выходной сигнал волоконно-оптического или IP-коммутатора ближнего действия и преобразовать его в сигнал xWDM дальнего действия. Это преобразование OEO (оптическое в электрическое в оптическое) выполняется транспондером. Затем преобразованный сигнал xWDM передается с помощью трансиверов и мультиплексоров. Из-за отделения решения для передачи xWDM от фактического коммутатора активные системы, как правило, более сложны, чем пассивные, встроенные решения.

• Одной из лучших особенностей развертывания DWDM в гибкой фотонной линейной системе является независимость сигналов — возможность поддержки нескольких поколений транспондеров независимо от формата, скорости передачи данных, скорости символов и т. д.
• Многие сети, разработанные для 10 и 40 Гбит/с, теперь передают каналы 200 Гбит/с, а многие, развернутые с возможностью гибкого спектра, теперь передают сигналы 400 Гбит/с и даже 800 Гбит/с!
• С помощью DWDM производители нашли различные методы для размещения 40, 88 или 96 длин волн с фиксированным интервалом в спектре C-диапазона одного волокна.

• 100 ГГц шаг канала ITU (100 ГГц ITU)
• Низкие вносимые потери
• Широкополосная передача
• Высокая изоляция каналов
• Высокая стабильность и надежность
• Оптический путь без эпоксидной смолы

• Система DWDM
• Сети CATV
• Системы PON
• Системы FTTx
