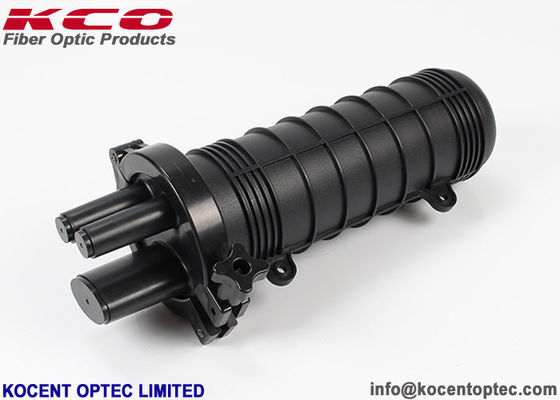

IP68 FOSC с закрытием оптоволоконного сцепления с 1 в 2 наружными портами и 24 ядрами для наружных сетей

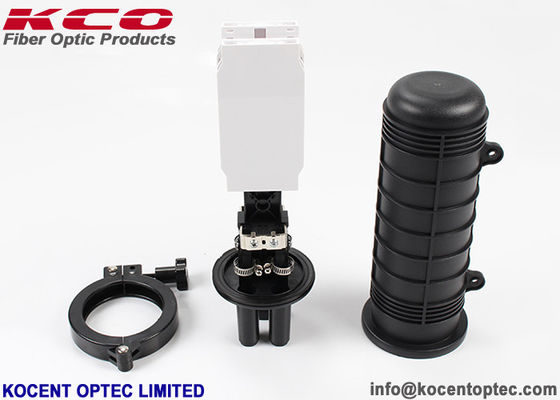

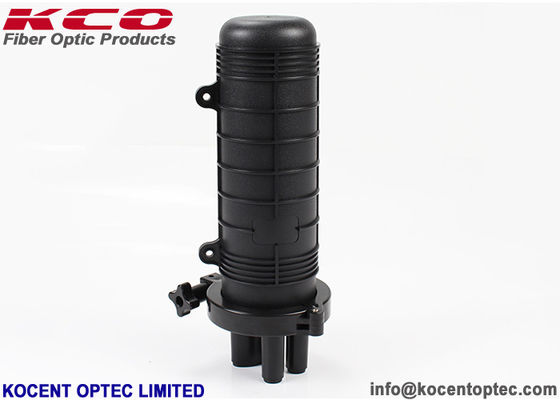

KCO-H12-48SZ — это миниатюрный оптический муфтовый корпус со степенью защиты IP68, предназначенный для вертикального купольного монтажа. Поддерживая 6, 12 или 24 волокна с конфигурацией кабельных вводов 1 в / 2 вывода, он обеспечивает надежную защиту наружных оптических соединений в сложных условиях.

• Название продукта: Миниатюрный муфтовый корпус для оптических волокон
• Тип: Купольный / Вертикальный
• Номер детали: KCO-H12-48SZ
• Размер: 330 × 80 мм
• Вес: 0,9 кг
• Входные порты для кабеля: 1
• Выходные порты для кабеля: 2
• Емкость волокон: 24 волокна
• Количество сплайс-кассет: Макс. 2 кассеты
• Материал: Пластик ПК / АБС / ПП
• Диаметр кабеля: 2,0–18,0 мм
• Рабочая температура: −30 °C до 60 °C
• Установка: На опору, воздушная, подземная, в трубопровод
• Применение: Наружное
• Степень водонепроницаемости: IP68
• Срок службы: >25 лет

Серия муфтовых корпусов для оптических кабелей изготавливается из высококачественных пластиковых материалов с использованием научно разработанного процесса литья под давлением. Такая конструкция эффективно противостоит старению, вызванному воздействием тепла, холода, света, кислорода и микроорганизмов, обеспечивая при этом превосходную механическую прочность. Прочный корпус и основные конструктивные элементы выдерживают суровые температуры окружающей среды.

Корпус обеспечивает защиту от воды, вибрации, ударов, натяжения кабеля и деформации, что делает его пригодным для использования в естественных условиях любой страны. Точно спроектированный с использованием высококачественных оцинкованных металлических деталей и продуманной, рациональной конструкцией, он обеспечивает высококачественную передачу голоса, изображения и данных.

• Отличные механические характеристики
• Превосходная устойчивость к старению
• Высокая герметичность, влагостойкость и защита от ударов молнии
• Подходит для воздушной прокладки кабеля, прямого закапывания или установки в трубопровод
• Входные и выходные каналы могут быть сконфигурированы от двух до шести

• FTTX сети (FTTP, FTTH, FTTN, FTTC)
• Локальные вычислительные сети (LAN)
• Испытательное оборудование
• Системы кабельного телевидения (CATV)
• Аналоговые и цифровые пассивные оптические сети (PON)

1. Растяжение: После герметизации и накачки до 60 кПа ± 5 кПа корпус выдерживает осевое натяжение 1000 Н в течение 1 минуты без изменения давления воздуха.
2. Сплющивание: После герметизации и накачки до 60 кПа ± 5 кПа корпус выдерживает равномерное горизонтальное давление 2000 Н/10 см; труба выдерживает 600 Н/10 см без изменения давления воздуха.
3. Удар: После герметизации и накачки до 60 кПа ± 5 кПа стальной шарик весом 1 кг, падающий с высоты 1,6 м, трижды ударяет по корпусу; корпус не трескается, и давление остается неизменным.
4. Изгиб: После герметизации и накачки до 60 кПа ± 5 кПа при нагрузке на растяжение 150 Н и угле изгиба ±45° в течение 10 циклов изменение давления воздуха отсутствует.
5. Кручение: После герметизации и накачки до 60 кПа ± 5 кПа при крутящем моменте 50 Н·м и угле кручения +90° в течение 10 циклов изменение давления воздуха отсутствует.
6. Герметичность: При давлении газа 100 кПа ± 5 кПа погружение в водяную баню на 15 минут не выявляет пузырей; отсутствие изменений после 24 часов под давлением.
7. Сопротивление изоляции: На глубине 1,5 м воды после 24-часового замачивания сопротивление изоляции ≥ 2 × 10⁴ МОм.
8. Сопротивление напряжению: На глубине 1,5 м воды после 24-часового замачивания 15 кВ постоянного тока в течение 1 минуты без пробоя или искрения.
9. Испытание при высокой температуре: После герметизации и накачки до 60 кПа ± 5 кПа при +60 °C в течение 2 часов корпус не имеет деформаций или утечек.
10. Испытание при низкой температуре: После герметизации и накачки до 60 кПа ± 5 кПа при −40 °C в течение 2 часов корпус не имеет деформаций или утечек.
11. Испытание на температурный цикл: После герметизации и накачки до 60 кПа ± 5 кПа при постоянной температуре −40 °C в течение 2 часов на точку в течение трех циклов амплитуда падения давления ≤ 5 кПа.

Мы предлагаем полный спектр услуг OEM и ODM — добавьте логотип вашего бренда на товары, упаковочные пакеты, этикетки или любое другое место. Свяжитесь с нашим отделом продаж, чтобы обсудить ваши требования и получить лучшую поддержку.

• Стандартная экспортная упаковка
• Доступны варианты: картонная коробка, деревянный ящик или деревянный поддон

• Международная экспресс-доставка: UPS, TNT, DHL и т. д.
• Международные авиаперевозки: CA, AA, EA и т. д.
• Морским путем
• Стандартные экспортные морские порты: Шэньчжэнь, Гонконг, Нинбо
• Стандартные экспортные аэропорты: Шэньчжэнь, Гонконг, Ханчжоу, Шанхай
